ทิศทางการจัดเรียงเส้นใยมีผลต่อคุณสมบัติของผ้าคาร์บอนอย่างไร?

การวางแนวของเส้นใยมีบทบาทสำคัญในการกำหนดคุณสมบัติของผ้าคาร์บอน ซึ่งเป็นวัสดุประสิทธิภาพสูงที่ใช้กันอย่างแพร่หลายในอุตสาหกรรมต่างๆ ในฐานะซัพพลายเออร์ผ้าคาร์บอน ฉันได้เห็นโดยตรงว่าการวางแนวของเส้นใยที่แตกต่างกันสามารถนำไปสู่การเปลี่ยนแปลงที่สำคัญในคุณสมบัติทางกล ความร้อน และทางไฟฟ้าของวัสดุได้อย่างไร ในบล็อกนี้ ฉันจะเจาะลึกถึงความสัมพันธ์ที่ซับซ้อนระหว่างการวางแนวของเส้นใยและคุณสมบัติของผ้าคาร์บอน

ทำความเข้าใจเกี่ยวกับการวางแนวผ้าคาร์บอนและเส้นใย

ผ้าคาร์บอนเป็นผ้าที่ทำจากเส้นใยคาร์บอนซึ่งขึ้นชื่อในด้านความแข็งแรงสูง ความแข็ง และน้ำหนักเบา โดยทั่วไปเส้นใยเหล่านี้จะถูกจัดเรียงในรูปแบบเฉพาะ ซึ่งเรียกว่าการวางแนวของเส้นใย การวางแนวของเส้นใยที่พบบ่อยที่สุดในผ้าคาร์บอน ได้แก่ ทิศทางเดียว สองแกน และสามแกน

ผ้าคาร์บอนทิศทางเดียวมีเส้นใยทั้งหมดเรียงชิดกันในทิศทางเดียว การวางแนวนี้ส่งผลให้วัสดุมีความแข็งแรงและความแข็งสูงมากในทิศทางของเส้นใย แต่มีความแข็งแรงค่อนข้างต่ำในทิศทางตั้งฉาก ในทางกลับกัน ผ้าคาร์บอนสองแกนมีเส้นใยจัดเรียงอยู่ในมุมที่แตกต่างกันสองมุม โดยปกติจะเป็น 0° และ 90° สิ่งนี้ให้ความแข็งแกร่งและความแข็งแกร่งที่สมดุลมากขึ้นในสองทิศทาง ผ้าคาร์บอนสามแกนจะเพิ่มเส้นใยชุดที่สามในมุมที่แตกต่างกัน ซึ่งช่วยเพิ่มประสิทธิภาพการทำงานของวัสดุในหลายทิศทาง

ผลกระทบต่อคุณสมบัติทางกล

ความต้านแรงดึง

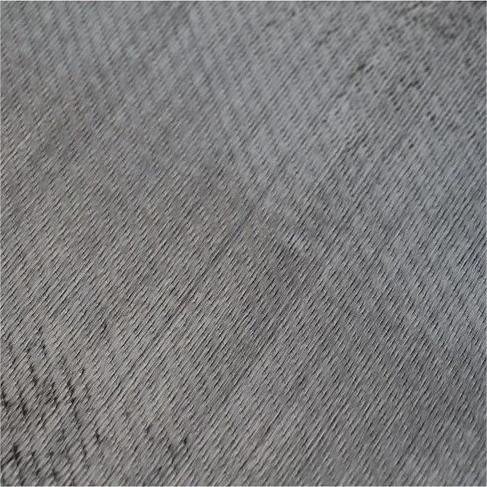

การวางแนวของเส้นใยมีผลกระทบโดยตรงต่อความต้านทานแรงดึงของผ้าคาร์บอน ในผ้าคาร์บอนทิศทางเดียว ความต้านทานแรงดึงจะเพิ่มขึ้นสูงสุดตามทิศทางของเส้นใย เมื่อโหลดขนานกับเส้นใย คาร์บอนไฟเบอร์จะรับภาระส่วนใหญ่ ส่งผลให้มีความสามารถในการรับน้ำหนักสูง เช่น หากคุณต้องการวัสดุที่ทนทานต่อแรงดึงสูงในทิศทางเดียวคาร์บอนไฟเบอร์สองแกน 200 กรัมเพื่อความแข็งแรงอาจเป็นทางเลือกที่ดีเพราะสามารถให้ความแข็งแรงที่เชื่อถือได้ตามทิศทางของเส้นใย

อย่างไรก็ตาม เมื่อใช้โหลดในแนวตั้งฉากกับทิศทางของเส้นใยในผ้าคาร์บอนทิศทางเดียว ความต้านทานแรงดึงจะลดลงอย่างมาก เนื่องจากเมทริกซ์เรซินที่ยึดเส้นใยไว้ด้วยกันมีหน้าที่หลักในการรับน้ำหนักในทิศทางนี้ และโดยทั่วไปเรซินจะอ่อนกว่าเส้นใยคาร์บอน

ในผ้าคาร์บอนแบบแกนสองแกนและแบบสามแกน ความต้านทานแรงดึงจะกระจายอย่างสม่ำเสมอมากขึ้นในหลายทิศทาง ผ้าคาร์บอนสองแกนสามารถรับน้ำหนักได้ปานกลางในสองทิศทางตั้งฉาก ทำให้เหมาะสำหรับการใช้งานที่ต้องออกแรงไปในทิศทางที่ต่างกัน ผ้าคาร์บอนสามแกนยังช่วยเพิ่มความสามารถของวัสดุในการต้านทานแรงจากหลายทิศทาง ทำให้มีพฤติกรรมทางกลแบบไอโซโทรปิกมากขึ้น

แรงอัด

เช่นเดียวกับความต้านทานแรงดึง การวางแนวของเส้นใยยังส่งผลต่อกำลังอัดของผ้าคาร์บอนด้วย ในผ้าคาร์บอนทิศทางเดียว กำลังอัดจะสูงตามทิศทางของเส้นใย เนื่องจากเส้นใยคาร์บอนมีประสิทธิภาพในการต้านทานแรงอัดสูง อย่างไรก็ตาม ในทิศทางตั้งฉาก กำลังอัดค่อนข้างต่ำ

ในผ้าคาร์บอนแกนสองแกนและสามแกน กำลังรับแรงอัดจะสมดุลมากขึ้น การทอเส้นใยแบบกากบาทในทิศทางเหล่านี้ช่วยกระจายแรงอัดอย่างสม่ำเสมอมากขึ้น ป้องกันการโก่งงอก่อนเวลาอันควรหรือความล้มเหลวของวัสดุ สำหรับงานที่ต้องการกำลังรับแรงอัดสูงหลายทิศทาง เช่น ผ้าคาร์บอนผ้าคาร์บอนไฟเบอร์ทำจากเทคโนโลยีขั้นสูงด้วยการวางแนวแกนสองแกนหรือสามแกนที่เหมาะสมจะมีประโยชน์อย่างมาก

ความแข็งแรงของแรงดัดงอ

ความแข็งแรงรับแรงดัดงอซึ่งเป็นความสามารถของวัสดุในการต้านทานการดัดงอก็ได้รับอิทธิพลจากการวางแนวของเส้นใยเช่นกัน ผ้าคาร์บอนทิศทางเดียวมีความแข็งแรงดัดงอสูงเมื่อมีการใช้แรงดัดงอขนานกับทิศทางของเส้นใย เส้นใยทำหน้าที่เสริมแรงและป้องกันไม่ให้วัสดุเสียรูปภายใต้โมเมนต์การดัดงอ

ในกรณีของผ้าคาร์บอนแบบสองแกนและแบบสามแกน จะให้ประสิทธิภาพการดัดงอที่ดีกว่าในหลายทิศทาง เส้นใยที่จัดเรียงขวางช่วยเพิ่มความต้านทานต่อแรงดัดงอจากมุมที่แตกต่างกัน ทำให้เหมาะสำหรับการใช้งาน เช่น ชิ้นส่วนการบินและอวกาศและอุปกรณ์กีฬาที่ต้องรับแรงดัดงอที่ซับซ้อน

ผลกระทบต่อคุณสมบัติทางความร้อน

การวางแนวของเส้นใยอาจส่งผลต่อคุณสมบัติทางความร้อนของผ้าคาร์บอนด้วย เส้นใยคาร์บอนเป็นตัวนำความร้อนที่ดีในทิศทางของเส้นใย แต่มีตัวนำที่ค่อนข้างไม่ดีในทิศทางตั้งฉาก ในผ้าคาร์บอนทิศทางเดียว ความร้อนสามารถถ่ายโอนได้อย่างรวดเร็วไปตามทิศทางของเส้นใย ในขณะที่ในทิศทางตั้งฉาก อัตราการถ่ายเทความร้อนจะต่ำกว่ามาก

การนำความร้อนแบบแอนไอโซทรอปิกนี้สามารถเป็นได้ทั้งข้อดีและข้อเสีย ขึ้นอยู่กับการใช้งาน ตัวอย่างเช่น ในการใช้งานเพื่อระบายความร้อนบางอย่าง ผ้าคาร์บอนทิศทางเดียวสามารถใช้เพื่อระบายความร้อนออกไปในทิศทางเฉพาะได้ สำหรับการใช้งานที่ต้องการการกระจายความร้อนสม่ำเสมอ ผ้าคาร์บอนสองแกนหรือสามแกนอาจเหมาะสมกว่าเนื่องจากให้การนำความร้อนที่สมดุลมากขึ้นในหลายทิศทางผ้าคาร์บอนไฟเบอร์ 12k ธรรมดา 400กสามารถเลือกการวางแนวไฟเบอร์ที่แตกต่างกันได้ตามความต้องการด้านความร้อนเฉพาะของโครงการ

ผลกระทบต่อคุณสมบัติทางไฟฟ้า

เส้นใยคาร์บอนเป็นสื่อกระแสไฟฟ้า และการวางแนวของเส้นใยส่งผลต่อการนำไฟฟ้าของผ้าคาร์บอน ในผ้าคาร์บอนทิศทางเดียว ค่าการนำไฟฟ้าจะสูงตามทิศทางของเส้นใย ทำให้อิเล็กตรอนไหลผ่านเส้นใยคาร์บอนได้ง่าย ในทิศทางตั้งฉาก ค่าการนำไฟฟ้าจะต่ำกว่ามากเนื่องจากเมทริกซ์เรซินเป็นตัวนำที่ไม่ดี

ผ้าคาร์บอนแบบสองแกนและแบบสามแกนมีรูปแบบการนำไฟฟ้าที่ซับซ้อนมากขึ้น เส้นใยที่จัดเรียงขวางให้ทางเลือกในการไหลของอิเล็กตรอน ส่งผลให้เกิดพฤติกรรมทางไฟฟ้าแบบไอโซโทรปิกมากกว่าเมื่อเปรียบเทียบกับผ้าคาร์บอนแบบทิศทางเดียว คุณสมบัตินี้อาจมีความสำคัญในการใช้งาน เช่น การป้องกันแม่เหล็กไฟฟ้า ซึ่งจำเป็นต้องมีการนำไฟฟ้าที่สม่ำเสมอมากขึ้นผ้าคาร์บอนไฟเบอร์ทวิล 3K 200 กสามารถแสดงคุณสมบัติทางไฟฟ้าที่แตกต่างกันได้ ขึ้นอยู่กับการวางแนวของเส้นใย ซึ่งสามารถปรับให้ตรงตามความต้องการเฉพาะของการใช้งานได้

การใช้งานตามการวางแนวของไฟเบอร์

อุตสาหกรรมการบินและอวกาศ

ในอุตสาหกรรมการบินและอวกาศ ผ้าคาร์บอนที่มีทิศทางของเส้นใยต่างกันจะถูกนำมาใช้กับส่วนประกอบต่างๆ ผ้าคาร์บอนทิศทางเดียวมักใช้ในปีกและโครงลำตัว ซึ่งต้องใช้ความแข็งแรงสูงในทิศทางเดียวเพื่อทนต่อแรงแอโรไดนามิกระหว่างการบิน ผ้าคาร์บอนสองแกนและสามแกนใช้ในพื้นที่ที่มีการส่งแรงจากหลายทิศทาง เช่น หนังปีกและพื้นผิวควบคุม

อุตสาหกรรมยานยนต์

ในอุตสาหกรรมยานยนต์ ผ้าคาร์บอนถูกนำมาใช้เพื่อลดน้ำหนักของยานพาหนะโดยยังคงรักษาความแข็งแรงสูงไว้ ผ้าคาร์บอนทิศทางเดียวสามารถนำมาใช้ในเพลาขับและส่วนประกอบระบบกันสะเทือนเพื่อให้มีความแข็งแรงสูงในทิศทางของแรงที่กระทำ ผ้าคาร์บอนสองแกนถูกนำมาใช้ในแผงตัวถังและส่วนประกอบภายในเพื่อให้ความแข็งแกร่งและความแข็งแกร่งที่สมดุลมากขึ้นในหลายทิศทาง

อุปกรณ์กีฬา

ผ้าคาร์บอนถูกนำมาใช้กันอย่างแพร่หลายในอุปกรณ์กีฬา เช่น ไม้เทนนิส ไม้กอล์ฟ และจักรยาน การวางแนวของไฟเบอร์ถูกเลือกอย่างระมัดระวังเพื่อเพิ่มประสิทธิภาพการทำงานของอุปกรณ์ ตัวอย่างเช่น ในไม้เทนนิส สามารถใช้ผ้าคาร์บอนแบบทิศทางเดียวในก้านเพื่อให้มีความแข็งสูงในทิศทางของการสวิง ในขณะที่ผ้าคาร์บอนแบบสองแกนสามารถใช้ในส่วนหัวเพื่อให้มีความแข็งแรงที่สมดุลมากขึ้น

การเลือกผ้าคาร์บอนที่เหมาะสม

เมื่อเลือกผ้าคาร์บอนที่เหมาะกับการใช้งานของคุณ จำเป็นต้องพิจารณาการวางแนวของเส้นใยด้วย ขั้นแรก ให้กำหนดทิศทางและขนาดของแรงที่ผ้าคาร์บอนจะต้องรับ หากแรงส่วนใหญ่ไปในทิศทางเดียว ผ้าคาร์บอนทิศทางเดียวอาจเป็นทางเลือกที่ดีที่สุด หากออกแรงหลายทิศทาง ควรพิจารณาผ้าคาร์บอนที่มีแกนสองแกนหรือสามแกน

นอกจากนี้ ให้พิจารณาข้อกำหนดด้านความร้อนและไฟฟ้าในการใช้งานของคุณ หากคุณต้องการกระจายความร้อนไปในทิศทางเฉพาะหรือต้องการการนำไฟฟ้าสูงในลักษณะเฉพาะ ให้เลือกผ้าคาร์บอนที่มีการวางแนวเส้นใยที่เหมาะสมอายุการใช้งานยาวนานและผ้าคาร์บอนผสมแบบกดร้อนสามารถประเมินได้ในแง่ของการวางแนวของไฟเบอร์เพื่อให้แน่ใจว่าจะตรงตามความต้องการด้านประสิทธิภาพในระยะยาวของคุณ

ติดต่อจัดซื้อจัดจ้าง

หากคุณสนใจที่จะซื้อผ้าคาร์บอนและต้องการข้อมูลโดยละเอียดเพิ่มเติมเกี่ยวกับการวางแนวของเส้นใยและผลกระทบต่อคุณสมบัติของผ้าคาร์บอน โปรดติดต่อเรา เรามีผลิตภัณฑ์ผ้าคาร์บอนหลากหลายประเภทที่มีการวางแนวเส้นใยที่แตกต่างกันเพื่อตอบสนองความต้องการเฉพาะของคุณ ทีมผู้เชี่ยวชาญของเราพร้อมเสมอที่จะให้คำแนะนำและวิธีแก้ปัญหาอย่างมืออาชีพแก่คุณ

อ้างอิง

• Callister, WD และ Rethwisch, DG (2018) วัสดุศาสตร์และวิศวกรรมศาสตร์: บทนำ ไวลีย์.
• ชวาลา, เคเค (2012) วัสดุคอมโพสิต: วิทยาศาสตร์และวิศวกรรมศาสตร์ สปริงเกอร์.
